Fecha de
la actividadEmpieza: 6 de octubre del 2012
Termina: 27 de octubre del 2012
Ficha técnica de los materiales:
Platina
de acero laminada en frio, 38 x 30 cm calibre 16
Precio:
$3500 COLLugar de compra: CALLE 128 No. 46-56 PRADO VERANIEGO
Platina
de acero laminada en frio 30 x 30 cm calibre 16 perforada
Precio:
$12000 COLLugar de compra: Crra 8va con calle 44
Remaches
“pop’’ 1/8x1/4’’ X4
Precio:
$50 COL c/uLugar de compra: Av. Carrera 9 No 152A - 23
Anticorrosivo tipo fondo 1/32
Precio:$2500 COLLugar de compra: Crra 18 con calle 166
Pintura
de poliuretano roja 1/16
Precio: $8000 COLLugar de compra: Crra 18 con calle 166
Pintura de
poliuretano blanca 1/16
Precio: N/A (Sobrante del
ejercicio # 1Lugar de compra: Crra 18 con calle 166
Solvente
tipo thinner media botella
Precio: N/A (Sobrante del
ejercicio # 1Lugar de compra: Crra 18 con calle 166
Sistema eléctrico
(cable, acople de bombillo, toma corriente y interruptor)
Precio: $5000 COLLugar de compra: Calle 169 con autopista norte.
Informe

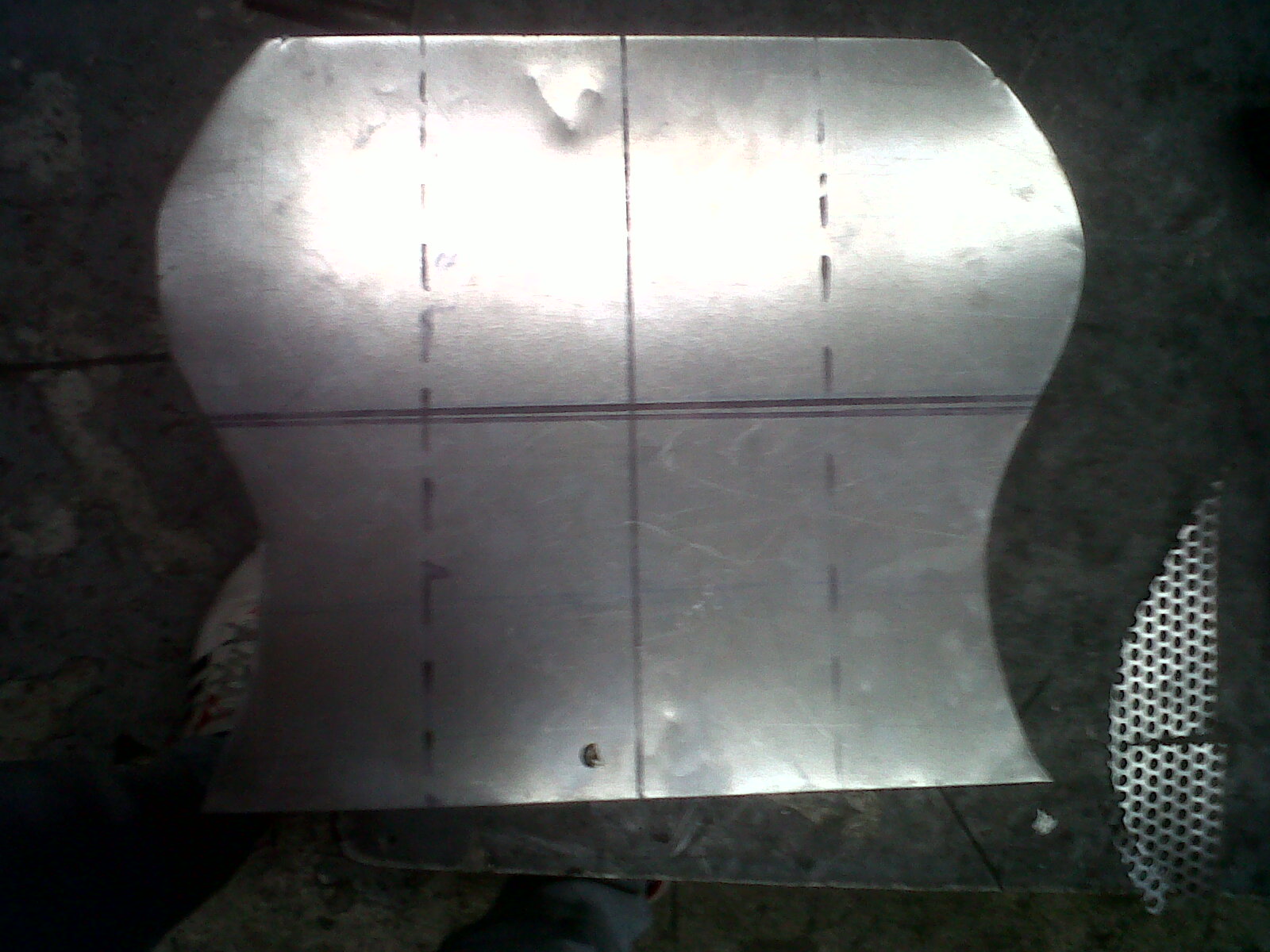

de la actividad:- Como en los ejercicios anteriores se procede a trazar todas las medidas sobre la lámina normal y sobre la perforada. Estas medidas son; puntos de colocación de remache, corte, punto de soldadura, medidas del soporte del sistema de iluminación, diámetro del tornillo de soporte del sistema y punto de curvado.
- Después de la toma de medidas se procede a hacer los cortes con la cizalla electromanual sobre la platina normal de la misma manera en la que se realizaron los cortes del perchero.
- En la lamina perforada los cortes se realizar con unas tijeras de aviador, ya que es mas suave.
- Del sobrado del corte de la lamina normal sale el soporte del sistema de iluminación. Se corta con la cizalla y se dobla con la prensa para obtener las medidas necesarias. El radio del tornillo del sistema se taladra de manera común cuando la pieza ya este cortada y curvada.
- Después de tener las curvas lo conveniente es realizar el proceso de curvado. Como el radio de esa curva es aproximadamente la medida del diámetro det tubo de soporte del taladro de árbol que esta en la zona de metales, se puede realizar este curvado de manera manual apoyando las manos sobre la lamina y curvándola en base a ese tubo.
- Se procede a soldar la lamina de cold rolled doblada y cortada con el soporte del sistema de iluminación. Esta soldadura es conveniente realizarla con el proceso de soldado por punto.
- Como la estructura esta terminada, se procede a pintarla. Para empezar, se limpia con diluyente para retirar impuresas
- Se pone la pieza sobre un alambre o una cuerda para que quede suspendida y se procede a aplicar el anticorrosivo con proporción 30/10.
- Teniendo aun la pieza suspendida, se aplica la pintura.
- Después de esto se debe dejar secar.
- Ya seca se procede a ensamblar el sistema de iluminación y a remarchar para unir la lámina perforada con la lamina normal. Por cuestiones estéticas, la lamina perforada debe ir por dentro.
Análisis
de la actividad:
- En este ejercicio se aprendieron a manejar algunos estándares de calidad que el maestro aplico para cada ejercicio en personal.
- Se aprendieron a realizar curvas simetricas.
- Se lograron aplicar unos conocimientos sobre electrónica.
- En general, este ejercicio fue una aplicación de los conocimientos adquiridos con los dos ejercicios del primer corte.
